Hübscher Kinderspielzeug Kipplaster als Hochzeitsgeschenk aus Holz

Ich habe diesen knuffigen kleinen Holzspielzeuglaster mit Kipplade aus Eiche und Nussbaum gefertigt, was einen sehr hübschen Kontrast gibt. Das ist ein perfektes Hochzeitsgeschenk für die ganze Familie. Die lieben Kleinen können damit spielen und in der Ladung kann man prima Geldgeschenke für das Paar verstecken.

Sämtliche Anerkennung für das tolle Design geht an Wolfgar von Maschinenhandel Meyer, der dieses Projekt auf deren Youtube Kanal vorgestellt hat. Er schickt einem auf Anfrage auch die Pläne zu und bittet als Gegenleistung lediglich um eine Spende für die Organisation „Elternhilfe für das krebskranke Kind Göttingen e.V.„. So einen guten Zweck kann ich nur unterstützen.

Der Bau des Kipplasters unterteilt sich in folgende Schritte:

1. Holz vorbereiten
2. Grobzuschnitt
3. Räder herstellen
4. Kipplade herstellen und Mulde einfräsen
5. Kühlergrill herstellen
6. Endbehandlung und Montage
7. Geld montieren 😉

Grobzuschnitt: Wie gesagt verwende ich eine Mischung aus deutscher Eiche und amerikanischem Nussbaum. Ich habe ein Reststück Bohle ausgesucht, dass ich auf 4,7cm runterhobeln konnte. Das war dann auch die Dicke des Korpus des Lasters. Wie man sieht besteht er aus vier Holzteilen. Dem Korpus und drei Teilen für die Kipplade. Da die Lade breiter ist als der Korpus, muss man sie verleimen. Der Mittelstreifen #2 hat eine Rundung nach unten durch die am Ende die Kippachse geführt wird. Die Seitenteile der Lade sind identisch. Um die vier Teile herzustellen habe ich die Anleitung ausgedruckt, auf die Bohle geklebt und alles an der Bandsäge grob zugeschnitten.

Räder herstellen: Als nächstes habe ich die Räder aus Nussbaum hergestellt. Basierend auf einer kleinen Schablone habe ich kreise auf ein Stück Nussbaum gezeichnet. Man kann es sich hier recht schwer machen und versuchen perfekte Kreise mit Fräszirkel oder Schablone und Fräser mit Anlaufring herstellen. Ich finde das aber zum Einen bei so kleinen Teilen recht fummelig und daher auch gefährlich und zum anderen ist das hier ein Kinderspielzeug, da kommt es nicht darauf an, dass die Kreise absolut perfekt sind. Ich habe mich daher für einen einfachen und sehr sicheren Weg entschieden und habe einfach die Kreise an der Bandsäge grob ausgeschnitten. Die groben Kreise habe ich ganz einfach am Tellerschleifer rund geschliffen. Das Resultat ist vollkommen ok, die Größe ist sehr konsistent und wenn der Laster wegen leichter Unregelmäßigkeiten ein bisschen beim Fahren rumpelt, ist das nur authentisch.

Als Achse verwende ich einen Eiche Rundstab, den ich aus dem Baumarkt habe (30cm reichen hier dicke). Meine Probebohrung hat mir auch gezeigt, dass es ausreicht, einen 0,5mm breiteren Bohrer zu nehmen für die Stellen an denen sich die Achse drehen können soll. Das reicht als Spiel vollkommen. Im letzten Bild kann man die verschiedenen Bohrungen erkennen für das Führerhaus, die beiden Achsen für die Räder und für die Kipplade. Achtung Stolperfalle: bei den Achsen sind es die größeren Löcher damit sich die Achse in ihnen dreht, bei der Kipplade ist es das engere Loch in dem die Achse nachher verleimt wird.

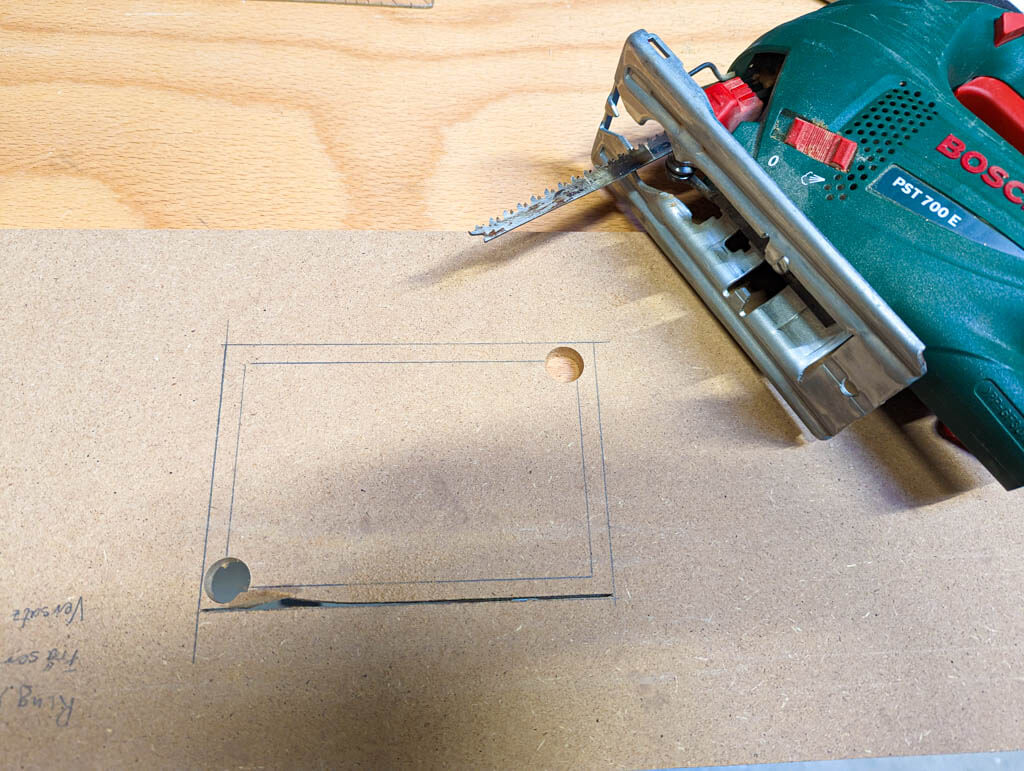

Kipplade herstellen und Mulde einfräsen: Die inzwischen verleimte Kipplade soll eine Mulde bekommen, damit die Ladung nicht einfach herunterfällt. Hierfür habe ich eine Schablone mit der Stichsäge aus MDF ausgesägt und so gerade wie möglich geschliffen. Unter der Schablone habe ich die Mulde mit diversen Klötzchen arretiert, dass sie sicher saß und nicht verrutschen konnte. Schließlich habe ich mit der Oberfräse mit Kopierhülse schrittweise die Mulde eingefräst.

Um die Kipplade am Laster montieren zu können musste ich noch an der Bandsäge eine Aussparung einsägen welche den Kippmechanismus aufnehmen kann. Außerdem habe ich noch ein kleines Abstandhalterplättchen unter die Vorderseite der Kippmulde geleimt da sie sonst mit montierter Kippachse nicht gerade aufgelegen hätte.

Kühlergrill: Als letztes Dekoelement fehlt noch der Kühlergrill, den ich wieder aus Nussbaum herstelle. Er hat drei kleine parallele Rundnuten, die ich mit der Oberfräse samt Parallelanschlag mit Feineinstellung und Anschläge gefräst habe. Ich habe das wegen der Größe des Teiles gemacht bevor ich es auf Maß geschnitten habe, damit das Handling hier sicherer ist.

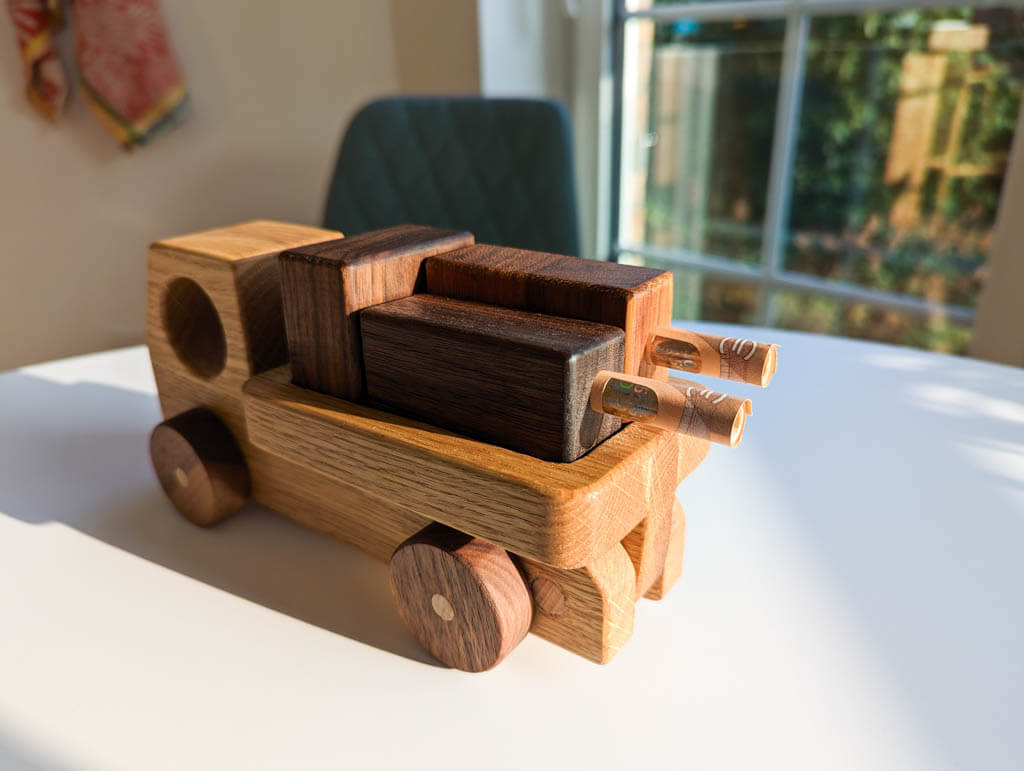

Endbehandlung und Montage: Ich habe noch ein paar unterschiedliche Ladungsklötzchen aus Nuss gemacht, alles per Hand geschloffen und alle Kanten gebrochen und teilweise mit der Kantenfräse bearbeitet. Schließlich mit einem Kinderspielzeugverträglichen Öl, in diesem Fall Leinölfirnis, behandelt und alles verleimt. Der fertige Kipplaster lässt sich wirklich sehen.

Geld montieren: Wie eingangs erwähnt haben wir den kleinen Holz LKW als Geschenk für eine Hochzeit mitgebracht. Die Ladung bietet natürlich verschiedenste Möglichkeiten, Geldgeschenke unterzubringen, wir haben uns dafür entschieden kleine Löcher in die Klötzchen zu bohren in die aufgerollte Geldscheine passen. So bleibt das Spielzeug für die Kinder des Paares schon einsatzbereit mit ordentlicher Ladung.

Fazit: Nochmal herzlichen Dank an Wolfgar für dieses schöne Design und Projekt. Hat viel spaß gemacht zu bauen und was ich so höre kommt der Laster auch bei den Kindern sehr gut an. Was ich gerne noch ausprobieren würde, wäre in irgendeiner Form, einen Anhänger an den Laster zu machen. Da es sich um Spielzeug für Kleinkinder handelt natürlich in irgendeiner Form ohne verlier- oder verschluckbare Kleinteile. Falls da jemand eine Idee hat wie eine Anhängerkupplung aussehen könnte, gerne in die Kommentare schreiben.
